1-3GHz 50W širokopojasni modul pojačala snage RF PA klasa AB
1-3GHz 50W modul širokopojasnog pojačala snage RF PA klase AB - visokih-širokopojasnih RF pojačavača snage sa 50W (47-48 dBm) izlaza, frekventni opseg 1-3 GHz, dizajn klase AB sa ugrađenim komunikacijskim krugovima i sistemima zaštite za testiranje opreme.
Pregled

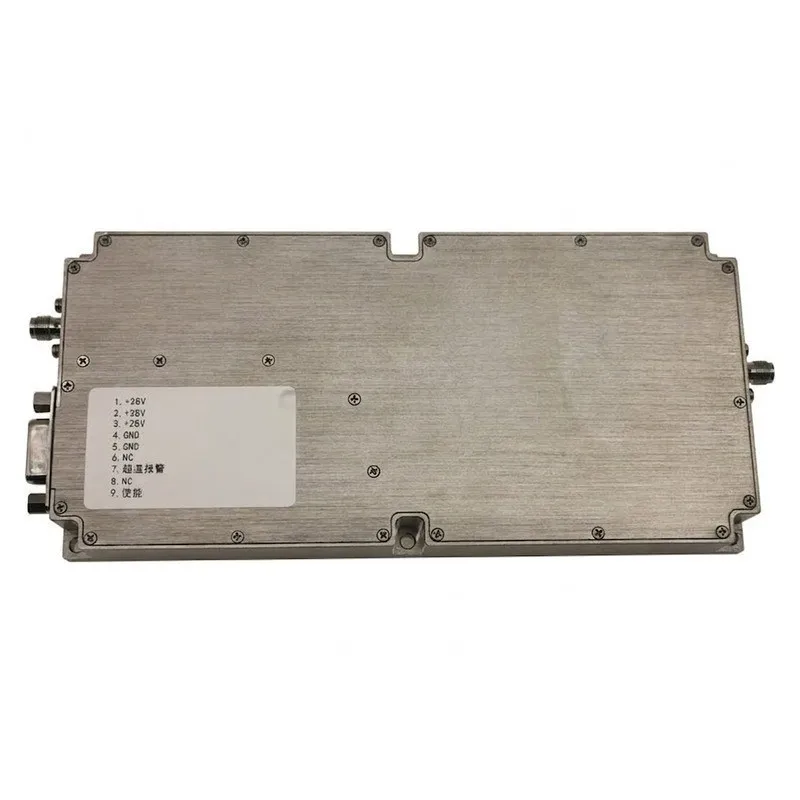

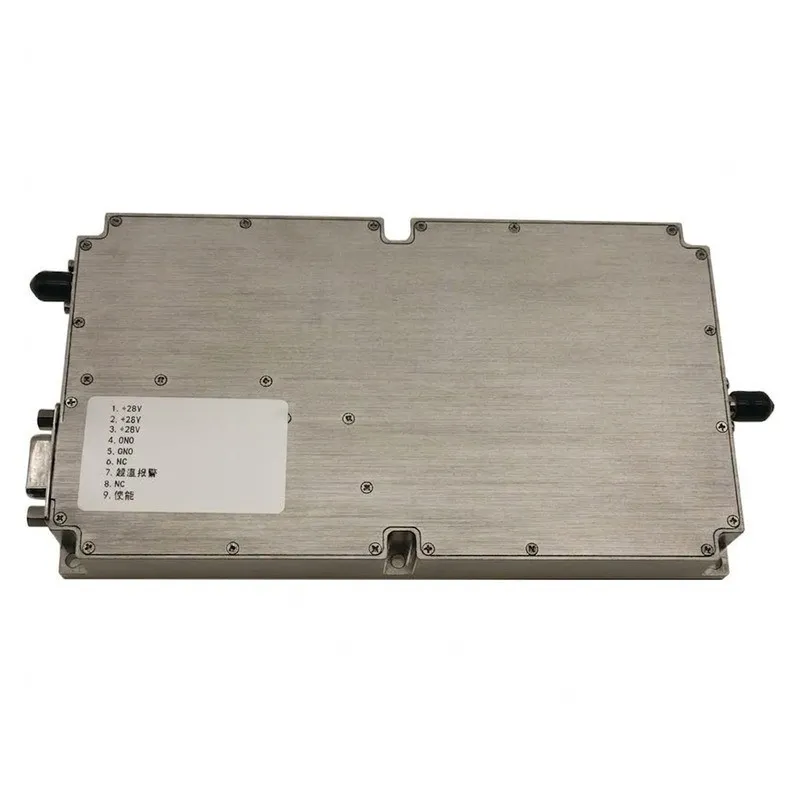

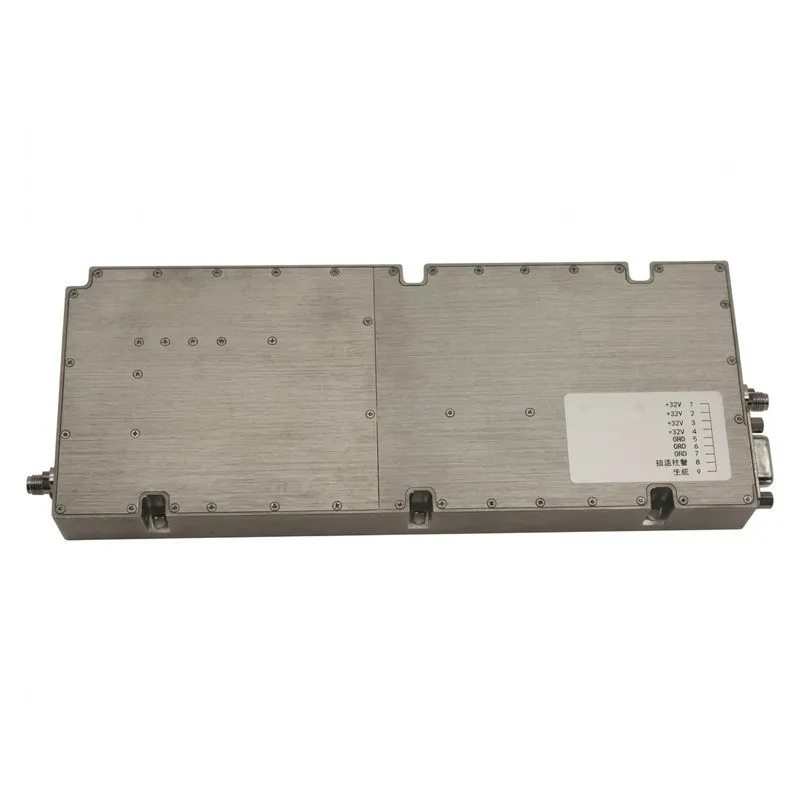

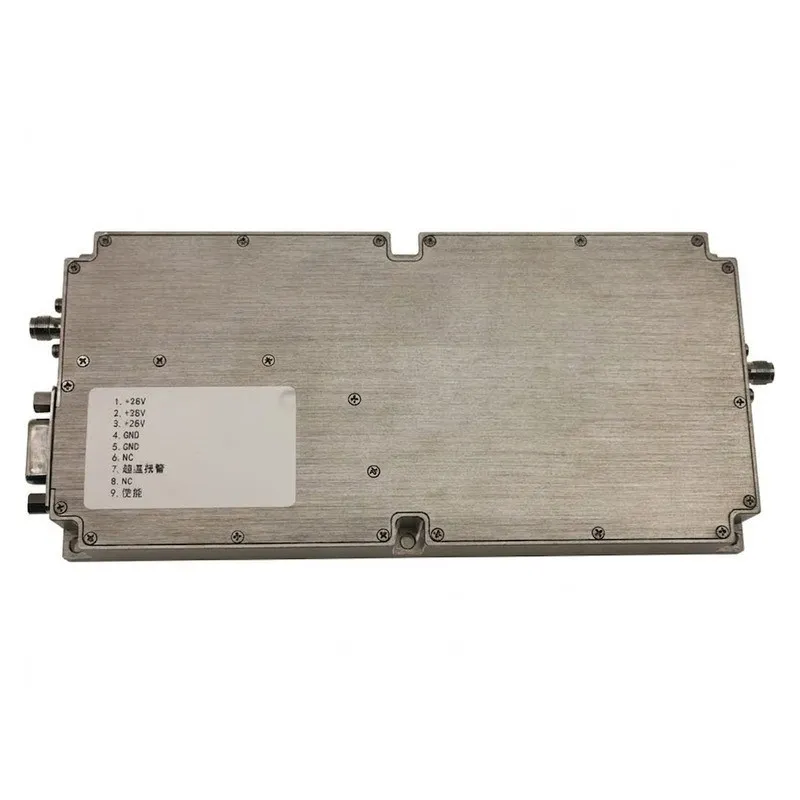

PA1G3G-50W je širokopojasno pojačalo visokih{7}}performansi koje radi u frekventnom opsegu od 1-3 GHz sa 50W kontinualnom izlaznom snagom talasa. Sa dizajnom klase AB sa ugrađenim zaštitnim krugovima, ovo pojačalo pruža izuzetnu pouzdanost za zahtjevne RF aplikacije.
Ključne karakteristike
- Širokopojasni rad: frekvencijski opseg 1-3 GHz
- Velika izlazna snaga: 50W (47-48 dBm)
- Visoko pojačanje: tipično 47-50 dB
- Linearni dizajn klase AB
- Ugrađena-zaštitna kola (automatsko isključivanje pre-previše temperature)
- 50 oma ulazna/izlazna impedansa

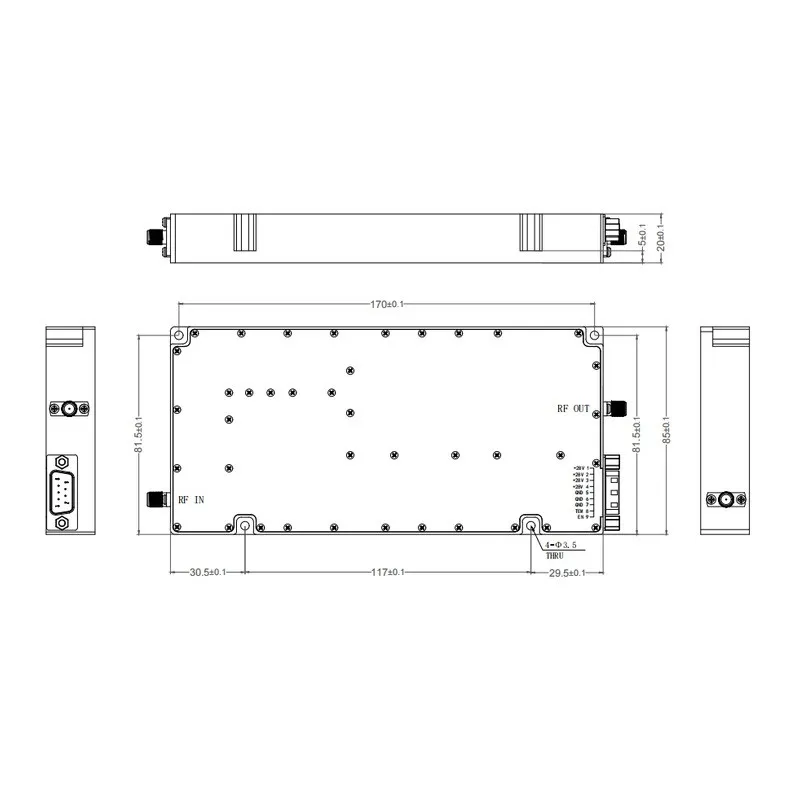

- Kompaktan oblik: 170 x 81,5 x 20 mm
- SMA-Ženski RF konektori
Specifikacije
| Parametar | Vrijednost |
|---|---|
| Model | PA1G3G-50W |
| Frekvencijski opseg | 1-3 GHz |
| Izlazna snaga (CW) | 50W / 47-48 dBm |
| P1dB | 46 dBm |
| Dobitak | 47-50 dB |
| Gain Flatness | ±2 dB (±3 max) |
| Ulazni VSWR | < 1.5:1 |
| Napon napajanja | 26-30 VDC |
| Dimenzije | 170 x 81,5 x 20 mm |
| RF konektori | SMA{0}}Žena |
| DC Interface | D-SUB 9-Pin |
| Težina | 540g |
| Radna temp | -30 stepeni do +70 stepeni |
Prijave
- Test Equipment
- Komunikacioni sistemi
- Electronic Warfare
- Obrada signala
- Laboratorijsko RF testiranje
